商品について

Y!での商品説明(サガミオーディオ)

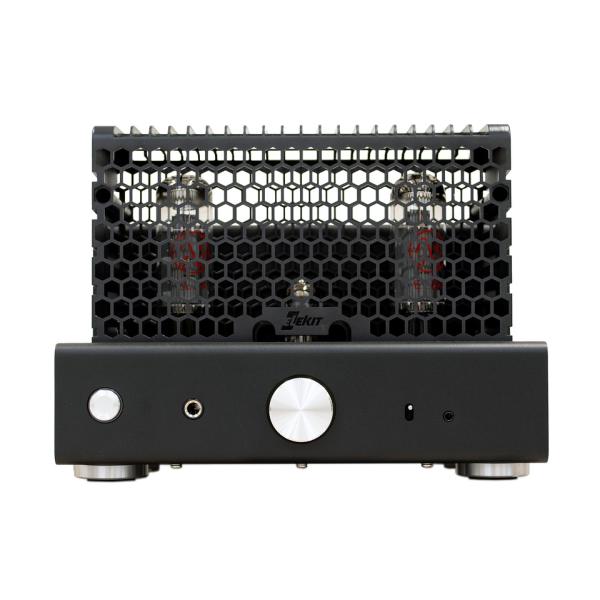

EK-JAPAN　TU-8400
真空管アンプ組立キット

※ハンダ付けの経験が必要な組立キットです

「アクティブ自動バイアス調整機能」搭載
High・Lowの2モードパワー切換付き
6V6〜 KT170まで幅広い出力管に対応
UL接続・3極管接続・5極管接続に対応
6.3φヘッドホン端子装備(8-600Ω対応)
入力２系統搭載
IN-2はオペアンプによるプリ機能搭載
出力段 A級シングルアクティブオートバイアス
左右独立 MOSFETリップルフィルター
---
対応真空管(真空管は別売です)
プリ管：12AX7(ECC83, 7025)
出力管：6V6系、6L6系、KT66〜170等
※KT120以上は付属の真空管カバー装着不可
出力例：8Ω、THD10%、ULモード時
[HIGH]7+7W(6L6).8+8W(EL34).9.8+9.8W(KT170)
[LOW]3.3+3.3W(6V6).2.6+2.6W(6F6)
スピーカー出力：金メッキバナナプラグ対応
ヘッドフォン：Φ6.3mmジャック
適合スピーカ：4〜16Ω
電源電圧：100V AC(50/60Hz) 3P
消費電力例：80W(KT170時).36W(6V6時)
寸法：W252 H189 D286 mm(真空管カバー装着時、突起部含む)
重量：約6.6kg(完成時.真空管や電源コード含まず)
---
メーカーサイト
https://www.elekit.co.jp/product/TU-8400

楽天での商品説明(ホームセンターグッデイ楽天市場店)

TU-8400 は、TU-8200R から引き継ぐ「アクティブオートバイアス機能」とHIGH・LOW、2 つのパワーモードを持ち、HIGHモードでは6L6 系、KT66、KT88、KT90、EL34(6CA7)、5881、6550 など、さらに電源トランスのヒーター巻き線に余裕を持たせていますのでKT120、KT150、KT170 の使用も可能です。またLOW モードに切り替えると6V6、6F6 も使用いただけます。 プリアンプの併用を前提としたパワーアンプですが前面にあるINPUT-2 にはオペアンプによるプリアンプを内蔵していますので出力レベルの低いモバイル機器などを直接接続することもできます。 【本機の特徴】 ・3 種類の結線方式に切り替え可能 ・ヘッドホン端子装備 ・大型カップリングコンデンサへの交換が可能 ※ キットに真空管は付属しておりません 【製品仕様】 ■対応真空管 　※電圧増幅管1本、出力管2本を別途ご用意ください。 　電圧増幅管:12AX7（ECC83、7025） 　出力管:［LOWモード］6V6系、6F6系 など 　　　　　［HIGHモード］6L6系、EL34（6CA7）、5881、7581、WE350B、KT66、KT77、KT88、KT90 など 　　　　　※セイフティカバーが取り付けられなくなりますが、KT120、KT150、KT170 等も使用可能 ■回路構成・動作モード 　出力段：A級シングル 　バイアス方式：アクティブオートバイアス（低損失オートバイアス） 　ヒーター点灯方式：AC点灯（電圧増幅管） 　B電源：MOSFETリップルフィルタ（左右独立） 　プリアンプ機能：INPUT-2 にオペアンプ（NJM2068DD）によるプリアンプ機能付き 　モード切替：［パワーモード］LOW／HIGH 　　　　　　　［出力管結線モード］UL（ウルトラリニア結線）、TRIODE（三極管結線）、PENTODE（五極管結線） ■最大出力（8Ω、THD10%、ULモード時） 　［HIGHモード］2×7W（6L6）、2×8W（EL34）、2×8.6W（KT88）、2×9.8W（KT170） 　［LOWモード］2×3.3W（6V6）、2×2.6W（6F6） ■定格入力 　INPUT-1:850mV rms（HIGHモード、UL、EL34使用時） 　INPUT-2:225mV rms（プリアンプ機能利得 11.5dB） ■周波数特性 　20〜50,000Hz（-3dB、UL、HIGHモード時） ■残留ノイズ 　27μV rms（IHF-A、8Ω、UL、HIGH、EL34時） ■入力端子 　INPUT-1:RCAジャック（ステレオ 1系統） 　INPUT-2:Φ3.5mm 3極ミニジャック（オペアンプ付） ■出力端子 　スピーカー:バインディングターミナル（金メッキ、バナナプラグ対応） 　ヘッドホン:Φ6.3mm 3極標準ジャック ■適合スピーカー 　4〜16Ω（最適負荷：6〜8Ω） ■適合ヘッドホン 　8〜600Ω（不平衡） ■電源電圧 　100V AC（50/60Hz）IEC規格3Pインレット式 ■定格消費電力 　80W（HIGH、KT170使用時）、71W（HIGH、EL34使用時）、36W（LOW、6V6使用時） ■本体寸法 　W252×H189×D286 mm（セイフティカバー装着時、突起部含む）TU-8400 は、TU-8200R から引き継ぐ「アクティブオートバイアス機能」とHIGH・LOW、2 つのパワーモードを持ち、HIGHモードでは6L6 系、KT66、KT88、KT90、EL34(6CA7)、5881、6550 など、さらに電源トランスのヒーター巻き線に余裕を持たせていますのでKT120、KT150、KT170 の使用も可能です。またLOW モードに切り替えると6V6、6F6 も使用いただけます。 プリアンプの併用を前提としたパワーアンプですが前面にあるINPUT-2 にはオペアンプによるプリアンプを内蔵していますので出力レベルの低いモバイル機器などを直接接続することもできます。 ■ 3 種類の結線方式に切り替え可能 基板上にあるジャンパーの差し替えにより、ウルトラリニア結線、三極管結線、五極管結線への変更が可能です。 ■ ヘッドホン端子装備 ヘッドホンの感度に合わせ、基板上のジャンパーの差し替えにより出力レベルを3 段階に切り替え可能。 ■ 大型カップリングコンデンサへの交換が可能 カップリングコンデンサはお好みにより大型のコンデンサに交換可能。最大：径20mm× 長さ36mmまで、容量は0.1μF、400V 以上のものをご使用ください。 カップリングコンデンサ交換イメージ 【前面】 【背面】 【セイフティカバー装着時】 【パワーモードは上シャーシのスイッチにより簡単に変更が可能】
