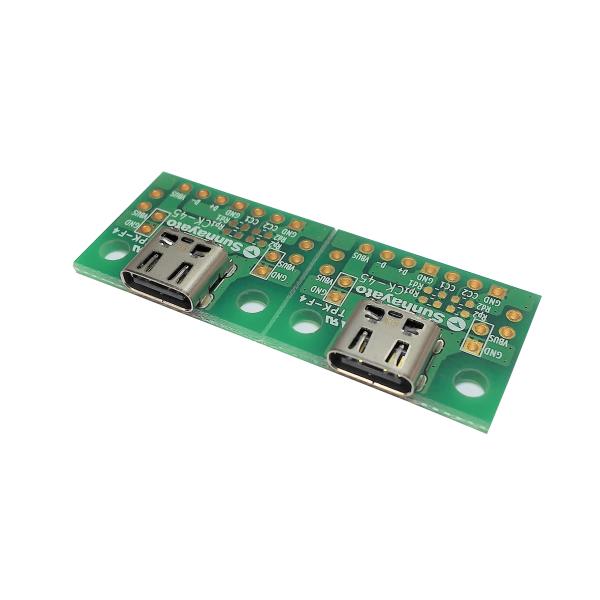

サンハヤト USB Type-C コネクタ変換基板　CK-45

ブランド
ブランド登録なし
JANコード
4931442032457
希望小売価格
1,705 円

商品について

Y!での商品説明(WebALL Yahoo!ショップ)
USB Type-C用コネクタを2.54mmピッチに変換します。コネクタ実装済みです。

引き出す信号をUSB 2.0規格の4本(VBUS,GND,D+,D-)とCC1・CC2端子、GNDの計7本に限定し小型化しました。
VBUS,GNDは、当社ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。
CC1・CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。

寸法 ： 24.13×18.42mm
材質・板厚 ： 両面・ガラスエポキシ（FR-4）1.6t
仕上処理 ： スルーホール、金フラッシュ、レジスト、Vカット処理2枚続き
コネクタ ： USB Type-C(ソケット　※メス型)　※信号ラインはUSB2.0規格
付属品 ： USB Type-Cコネクタ実装済み（ピンヘッダは付属していません）
楽天での商品説明(感花楽天市場店)
◆商品名：CK-45 USB Type-C コネクタ変換基板 サンハヤト寸法 ： 24.13×18.42mm材質・板厚 ： 両面・ガラスエポキシ（FR-4）1.6t仕上処理 ： スルーホール、金フラッシュ、レジスト、Vカット処理2枚続きコネクタ ： USB Type-C(ソケット　※メス型)　※信号ラインはUSB2.0規格付属品 ： USB Type-Cコネクタ実装済み（ピンヘッダは付属していません）USB Type-C用コネクタを2.54mmピッチに変換します。コネクタ実装済みです。引き出す信号をUSB 2.0規格の4本(VBUS,GND,D+,D-)とCC1・CC2端子、GNDの計7本に限定し小型化しました。VBUS,GNDは、当社ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。CC1・CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。
