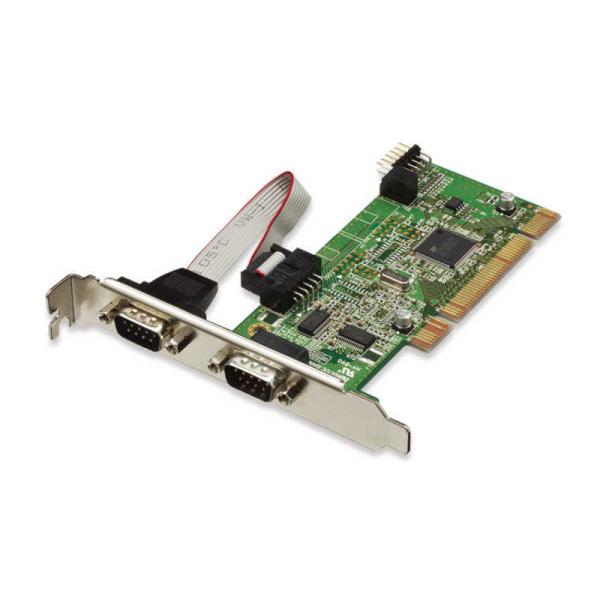

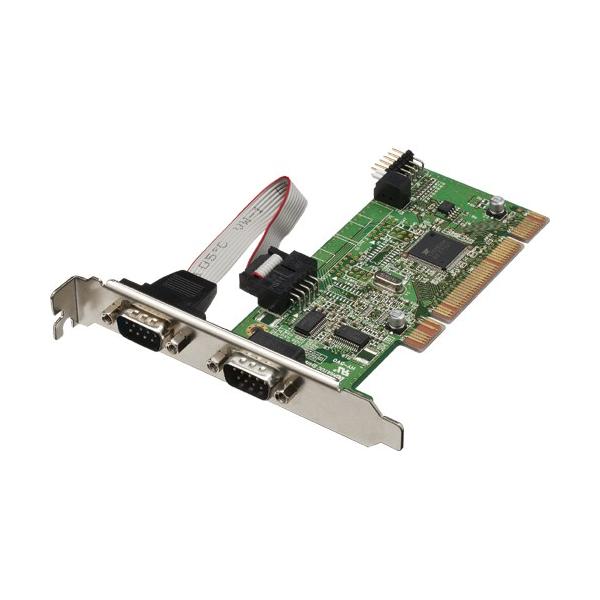

COMポートとデジタルI/Oのマルチファンクションボード本製品は、1本のPCIスロットに、RS-232C×2ポートと6bitデジタルI/O×1ポートを増設可能な、マルチファンクションボードです。D-Sub 9ピンコネクタ搭載、サンプルソースコード添付業界標準のD-Sub 9pinコネクタ（オス）を採用。 市販のケーブルを使って、バックアップ電源、モデム、磁気カードリーダなどRS-232C機器との接続が可能。電子天秤などの計測系、シーケンサ、NC工作機などの制御系機器の接続インターフェイスとしても、広く使用いただけます。VC++2010、VB2010、VC++6.0、VB6.0用のRS-232C通信サンプルプログラム付き。DIOポートを搭載、サンプルソースコード添付基板上に、6bit-TTLレベルのDIOポートを搭載。高価なDIOインターフェイスを追加する必要がありません。DIOポート制御用Driver、DLL、サンプルコード付属（VC++6.0、VB6.0）。オプションとして、DIOポートをPC外部に引き出せるケーブルとブラケットのセット（RCL-60D）も用意しています。最大4枚まで識別可能基板上のディップスイッチにより設定番号を取得し、ソフトウェア上で最大4枚までの基板が識別可能。各RS-232Cポートに割り当てられたCOMポート番号を確認するサンプルソースコードを添付しています（VC++2010,VB2010,VC++6.0,VB6.0）。※パソコンのスロット数により増設できるボード数は異なります。※COMポート番号はOS上で自動割り当てされます。WindowsサーバOS対応サーバOSは、Windows Server 2016/Server 2012 R2/Server 2012/Server 2008 R2/Server 2008/Server 2003 R2/Server 2003/2000 Serverに対応。またユニバーサルPCIスロットをサポートし、5Vはもちろん3.3VのPCIバスを装備したパソコンでも使用できます。 製品仕様 名称 RS-232C・デジタルI/O PCIボード 型番 REX-PCI60D バスインタフェース PCI Local Bus Rev.3.0（32ビットバスマスタ）、3.3V/5VユニバーサルPCIボード シリアルコントローラ メモリマップ方式 16550互換UART 接続コネクタ D-Sub 9ピン（オス）×2ポート、DIO（6bit）×1ポート RS-232C入出力レベル 【ドライバー】ハイレベル出力 ： +5V（min)/+5.4V(TYP)、ローレベル出力 ： -5V(min)/-5.4V(TYP) 【レシーバー】電圧レンジ ： -15V〜+15V 通信方式 非同期通信 通信速度 300／600／1200／2400／4800／9600／19200／38400 ／57600 ／115200／230400／460800／921600bps ※実際に実行可能な最大通信速度はパソコンの仕様に依存します 通信パラメータ スタートビット ： 1ビット 　 パリティビット ： Even/Odd/None データビット ： 7/8ビット 　 ストップビット ： 1/2ビット ドライバー・レシーバー MAX3245ECAI+ / ICL3245ECAZ（または相当品） DIO入出力レベル 0V〜+5V（TTLレベル・正論理） ボードID REX-PCI60D/PE60D、REX-PCI64D/PE64D、REX-PCI70D/PE70D を複数枚使用した場合、各ボードを特定するためのDIPスイッチを基板上に設置。(4枚まで識別可能) 静電気放電保護 気中放電：±15KV　接触放電：±8KV 伝送距離 15m以内 外形寸法 約119.91mm×54.4mm(突起部除く) 重量 約64g（標準ブラケット使用時） 電源電圧 +3.3V/+5V(PCIバスより供給) 添付品 PCIボード本体(×1) Low Profileブラケット (×2) ソフトウェアCD-ROM インストールガイド 保証書（1年） 添付ソフトウェア RS-232C通信サンプルプログラム、シリアル通信ドライバ、 ポート認識用サンプルプログラム、DIO制御サンプルプログラム 対応機種 PCIスロット(PCI Rev 2.1以降)を装備したWindowsPC 対応OS Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Server 2016、Windows Server 2012 R2、Windows Server 2012、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003 R2、Windows Server 2003、 Windows 2000 Server、Linux Ready!  ※32ビット/64ビット両対応 JANコード 4949090600133 標準価格(税別) ￥11,000
