商品について

Y!での商品説明(アクシンク ヤフーショップ)

▼配送伝票の記載につきまして▼
メーカー直送もしくは指定倉庫からの「法人向け配送便」によるお届けとなります。
個人宅配送も可能ですが、ご所属されている「会社名」もしくは個人事業主様であれば「屋号」を伝票へ記載させて頂きます。
(個人宅向け配送伝票記載名の一例：「○○株式会社 社員様宅」)
あくまで配送伝票上の記載のみですので、直接会社様へ所在確認のご連絡や伝票発送等は一切ございません。
ご理解ご協力の程、よろしくお願い申し上げます。

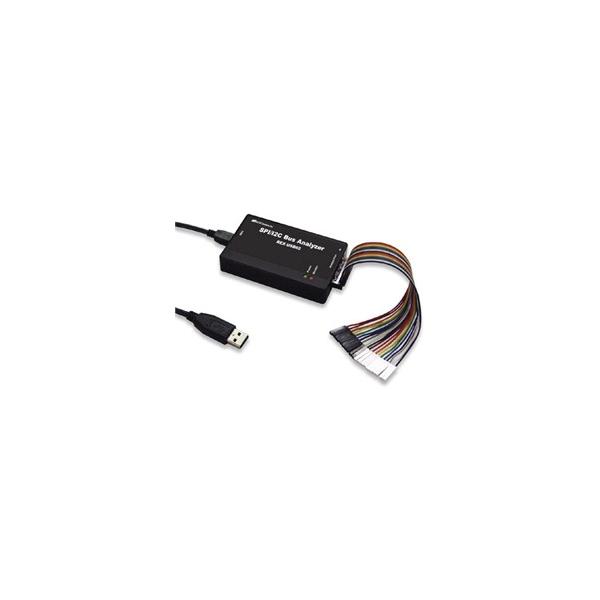

□ラトックシステム USB接続SPI/I2Cアナライザ

□SPIバスまたはI2Cバスを経由しておこなわれる、ホストとデバイス間の通信をパソコンでアナライズするための機器とアプリケーションのセットです。
□パソコンのUSB2.0/USB3.0ポートに簡単接続。
※USB1.1、Full Speedに接続した場合は動作しません。
□モニタモードとアナライザモードの２つのモードを用意。

楽天での商品説明(ラトックプレミア 楽天市場店)

メーカー希望小売価格はメーカーサイトに基づいて掲載しています。パソコンがSPI/I2CアナライザREX-USB62は、SPIバスまたはI2Cバスを経由しておこなわれる、ホストとデバイス間の通信をパソコンでアナライズするための機器とアプリケーションのセットです。本製品をUSBポートに接続し、添付のアプリケーションを起動すると、パソコンでSPI/I2C通信をアナライズすることができます。SPI/I2Cバス上のデータをキャプチャSPI/I2Cバス上のキャプチャデータは、添付のアナライザアプリケーションで表示します。アナライザモード：トランザクション・タイミングを表示本製品では、モニタモードとアナライザモードの2つのモードを用意。使用したい機能によってモードを使い分けます。モードの切替は、添付のソフトウェア「モード切替ツール」で簡単におこなえます。アナライザモードでは、SPI/I2Cバス上のデータを、指定した周波数でサンプリングします。トランザクション単位の波形表示したり、I2C通信でタイミングのチェックをする場合に指定します。モニタモード：フリーランキャプチャと表示が可能モニタモードでは、SPI/I2Cバス上のデータを、ハードウェアデコードします。このモードでは、リングバッファを使用した、フリーランキャプチャがおこなえます。最大100mAの電源出力が可能本製品からデバイスへ、最大100mAまでの電源供給が可能。電圧は、1.8V、2.5V、3.3V、5.0Vに対応。単体で動作するデバイスなど、ホスト側で電源を用意できない時に便利です。製品仕様名称USB接続SPI/I2Cアナライザ型番REX-USB62バスインタフェースパソコン側：USB2.0 Hi-Speed※Hi-Speed以外に接続した場合、動作しません。被測定バス側：SPI、I2C※I2Cは2チャンネルのモニタが可能。ただし同時測定はできません。※HSプロトコルはソフトウェアのバージョンアップで対応予定。接続コネクタパソコン側：USB Mini Bコネクタ 被測定バス側：2.54ピッチ 20ピンコネクタキャプチャモードモニタモード/アナライザモード対応バススピード SPIバスI2Cバスモニタモード24MHz1MHzアナライザモード16MHz4MHzおもな機能【各モード共通】キャプチャデータをダンプ表示する機能※I2Cはスタート/ストップ、NACKなども表示ワンショットキャプチャ機能 データ保存機能 データ検索機能 表示フィルタ機能（I2Cのみ）キャプチャスタートに外部ハードウェアトリガ機能ファームウェア・アップデート機能【モニタモード】フリーランキャプチャ＆表示機能トリガキャプチャ開始機能【アナライザモード】サンプリング波形表示機能（周波数：最大50MHz）I2Cバスライン特性チェック機能 対応電圧入力：1.8V〜5.0V出力：1.8V(±5%)、2.5V(±5%)、3.3V(±5%)、5.0V(±5%ただしVBUS=5.0V)最大100mAまで供給可能。 電源電圧+5V （USB バスパワーから取得）外形寸法・重量本体部95mm(L) ×58mm(W)× 18mm(H) 、重量約59g(ケーブル含まず)内容 REX-USB62本体、USB A-mini Bケーブル（約1m）、SPI/I2Cばら線ケーブル、ソフトウェアCD-ROM 、保証書（1年間）添付ソフトウェアRATOC SPI-I2C Analyzer（アナライザアプリケーション）、モード切替ツール、ドライバソフトウェア対応機種USB2.0ポートを装備したWindowsPC＜推奨スペック＞CPU：マルチコアCPU2GHz以上、メインメモリ：2GB、HDD：2GB以上の空き対応OSWindows 7、Windows Vista（SP1以降）、Windows XP（SP3以降）※32ビット/64ビット両対応JANコード4949090600096標準価格(税別)￥118,000
