商品について

Y!での商品説明(IS-LINK)

型番:2L-BU5E040
JANコード:4710423778214

楽天での商品説明(ATENダイレクト楽天市場店)

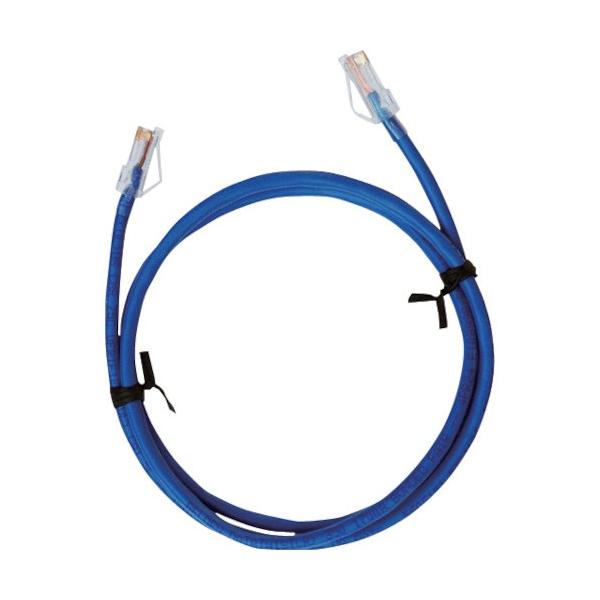

ATEN Cat5e UTPケーブル 40m (RJ45コネクタ付）【2L-BU5E040】 BELDEN社製 Cat5e UTPケーブル 2L-BU5E040(40m)は BELDEN社製 Bonded-Pairケーブル「1700A」を使用したUTPケーブルです。 長距離伝送に最適！ Bonded-Pairケーブルはペア同士が融着、撚り加工されており、一般的なUTPケーブルに比べ、アナログ信号を転送する際の「滲み」や「ゴースト」に対して効果があります。 KVMスイッチとの接続や、KVMエクステンダー、ビデオエクステンダーなどとの組み合わせに最適です。 ・BELDEN社製 Bonded-Pairケーブル 1700Aを使用 ・カテゴリー5e ストレートケーブル ・出荷前全数検品(導通/瞬断/耐圧/絶縁)※100m以上:導通のみ ・RoHS対応 機能 KVMスイッチ/延長器専用 Cat5e UTPケーブル 製品型番 2L-BU5E040 ケーブル長 40m コネクタ RJ-45 オス×2 使用ケーブル BELDEN 1700A Bonded-Pair Cable ■ 2L-BU5Exxxシリーズ Cat5e UTPケーブル特長 ・BELDEN製1700A Cat5eケーブルは「Bonded-Pair(ペア線/ボンド融着)」を採用致しております。 (一般的なCat5eケーブルは、ペア線を単純にツイスト化しているだけ) ・一般的なCat5eケーブルと比較して、大きく2つの特長がございます。 ■ 1. リターン・ロス現象対策 ・一般的なツイスト・ペアは、ペア線間が崩れることにより、ギャップが生じてきます。*図1参照 その場合、インピーダンスのミスマッチが発生し、中を流れる信号が反射してしまい、 本来の進行方向とは逆方向へ向かってしまう現象＝リータン・ロスとなります。 ・Bonded-Pairは、ペア線の崩れを防止し、リターン・ロス発生を軽減しております。*図2参照 Unbonded-Pair Bonded-Pair 図1. ギャップ発生時のリターン・ロス現象 図2. Bonded-Pairによる、シグナルの正常化 (インピーダンスミスマッチの解消) ■ 2 .外部ノイズ現象対策 ・本来、ツイスト・ペア線は、外部からの電子ノイズをキャンセル・アウトする様にデザインされていますが、 一般的なツイスト・ペアは、ペア線間のギャップが生じてきた際に、 外部ノイズを拾ってしまう可能性があります。*図3参照 ・Bonded-Pariは、ペア線の崩れを防止し、外部ノイズの影響を軽減しております。*図4参照 Unbonded-Pair Bonded-Pair 図3. ギャップ発生時の外部ノイズ影響 図4. Bonded-Pairによる、シグナルの正常化 (対外部ノイズへの耐性強化) 例) ケーブル折り曲げ時 Unbonded-Pair Bonded-Pair このような現象がケーブル上にて、複数個所で発生した場合、パフォーマンスに深刻な影響を及ぼす可能性がございます。 BELDEN 1700A ケーブルは、解決策として「Bonded-Pair」を開発し、ギャップにより発生するリターン・ロス/外部ノイズ問題を解決致します。
