商品について

楽天での商品説明(リコメン堂)

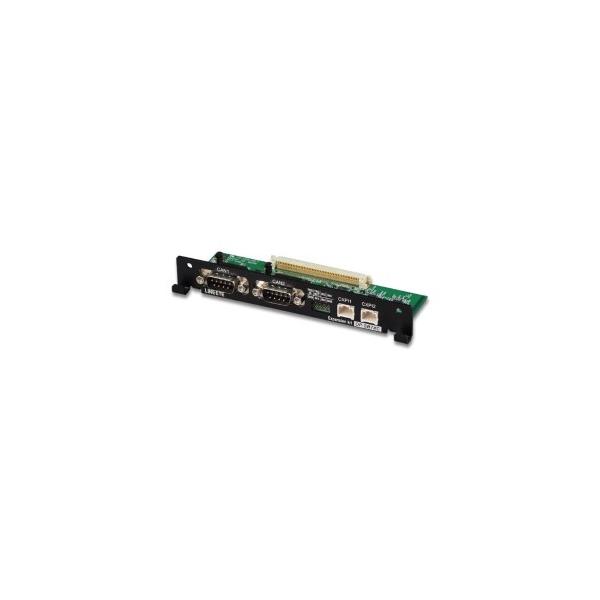

観測やフィールドテストに最適なスタンドアロン型アナライザーに変身させることができるインターフェース拡張セットです。商品説明CAN(ISO11898準拠)、CAN FD(ISO11898-1：2015準拠)、CXPI(JASO D015準拠)を測定できるプロトコルアナライザー用拡張オプションセット。同時に2chまで計測可能。データフレームと同時に外部信号状態を測定可能。商品仕様製品タイプ：その他コンピュータ関連機器オプション仕様：■適合アナライザー:LE-3500XR / LE-2500XR■インターフェース:CAN FD/CAN: ISO11898-1:2015準拠/ISO11898準拠(Dsub9ピンコネクタ x2)、CXPI:JASO D 015-3:2015準拠(ヘッダ3ピンコネクタ x2)■トランシーバ:CAN/CAN FD: MCP2542FD (Microchip)相当、CXPI:BD41000AFJ (Rohm)相当■計測チャンネル数:CAN、CAN FD、CXPIの組み合わせで2チャンネル■対応プロトコル:CAN-FD(ISO/Non-ISO)、CAN2.0B、DeviceNet、CXPI■キャプチャーメモリー容量:100M バイト 2 分割利用可、自動保存機能により外部ストレージに最大32G バイト記録可能■通信速度:CAN:20kbps〜1Mbps、CAN FD:20kbps〜1Mbps、BRS オン時データフィールド 1Mbps〜5Mbps、CXPI:5kbps〜20Kbps(有効数字4桁で任意の速度を設定可能)■モニター機能:通信フレームのID 、種類、内容、エラー、CRC を表示、記録、CAN /CAN FD サンプリングポイント(60% 〜 90%) を設定可■IDフィルタ機能:チャンネル毎に指定IDのみを記録するフィルタ(ビットマスク指定可)を設定可■エラーチェック機能:CAN /CAN FD:ACKエラー、フォームエラー、CRCエラー、エラーフレーム、CXPI:CRCエラー、フレーミングエラー、レングスエラー、パリティエラー■タイムスタンプ機能:フレーム受信時間を記録、表示(実時間と前フレームからの差分時間を切り替え可)、時間単位: 時・分・秒、分・秒・1ms、100μs、10μs、1μsを指定可(100 μs、10 μs、1 μs は測定開始からの経過時間、最大134、217、727)■シミュレーション機能:登録した通信フレームをキー操作で単発または指定周期で連続して送信可能、CAN /CAN FD のフレームを最大16種類登録して同時に個別の周期で送信可能■CXPIのIDとレスポンスを最大16種類登録してマスターモードとスレーブモード、およびポーリングモードとイベントトリガーモードを選択して送信可能仕様2：■トリガー機能:トリガー条件と動作を最大4組まで指定して測定動作を制御可能■トリガー条件:エラー、指定のIDとデータ(最大8文字、ドントケアとビットマスクを指定可、フレーム先頭から判定データまでのオフセット指定可)のフレーム、タイマー/カウンタ値の一致、 外部信号/外部トリガー入力の論理状態■トリガー動作:ブザー、測定停止、SDカード/USBメモリーへの測定データ保存、タイマー制御、カウンタ制御、トリガー条件の有効/無効化、CAN /CAN FD の指定フレーム送信、TRGOT端子にパルス出力■外部トリガー:TTLレベル入力、トランジスタ出力、5Vプルアップ10KΩ■外部信号入力:4点、データ受信時および指定周期で信号電圧とデジタル値を記録、表示、ラインステートLED(DR、CD、CI、ST1)でリアルタイム表示可能、信号電圧値の測定範囲:±18V、、、デジタル閾値:ON約2V以上、OFF約1V以下■検索機能:エラー、指定のIDとデータ(最大8文字、ドントケアとビットマスクを指定可、フレーム先頭から判定データまでのオフセット指定可)のフレーム、指定範囲の実時間タイムスタンプ、トリガー一致データ、外部信号論理を検索および計数可能 、フレームポインタへのマークジャンプ可能■その他の機能:自動保存(オートセーブ)機能、自動バックアップ機能、オートラン機能、タイミング波形表示(ロジアナ)機能、J1939パラメータ表示機能、ファイル管理機能■構成品:専用拡張ボード、DSUB9ピン分岐ケーブル2本、3線プローブケーブル2本、8線プローブケーブル、取扱説明書、保証書※メーカーの都合によりパッケージ、内容等が変更される場合がございます。当店はメーカーコード（JANコード）で管理をしている為それに伴う返品、返金等の対応は受け付けておりませんのでご了承の上お買い求めください。※キャンセル・返品について商品注文後のキャンセル、返品はお断りさせて頂いております。予めご了承下さい。【代引きについて】こちらの商品は、代引きでの出荷は受け付けておりません。【送料について】北海道、沖縄、離島は送料を頂きます。
