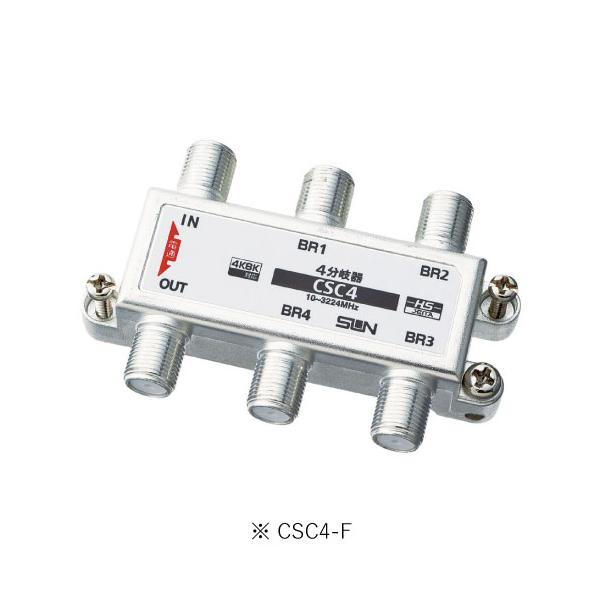

SUN分岐器CSC4-F

楽天での商品説明(電材BlueWood)

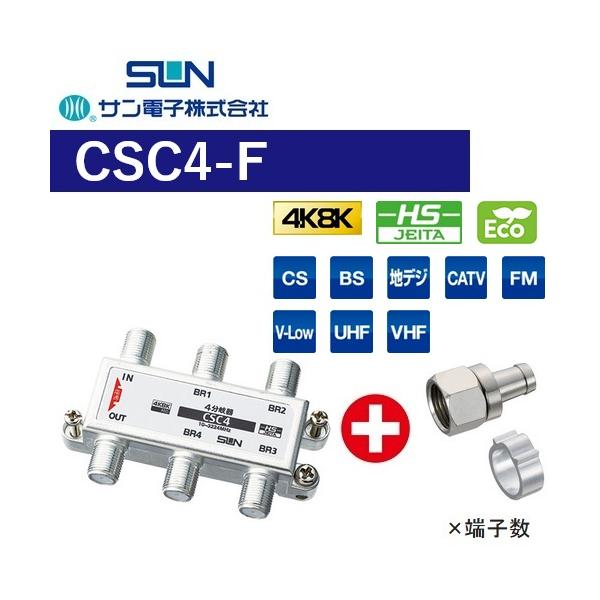

□ 特長 ・すご楽コネクタ(F-5G)が付属された分岐器 ・4K8K衛星放送受信に対応した10〜3224MHzまでの超広帯域設計です。 ・亜鉛ダイカストの一体筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。 ・芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。 ・IN⇔OUT電流通過型（電流容量AC30V、1A以下またはDC15V、0.8A以下） □ 仕様 ・型名：CSC4-SR ・分岐数：4 ・挿入損失(dB以下)： 10MHz〜76MHz 4.2 76MHz〜300MHz 4.0 300MHz〜770MHz 4.5 770MHz〜1489MHz 5.5 1489MHz〜2150MHz 6.0 2150MHz〜2681MHz 7.0 2681MHz〜3224MHz 8.0 ・結合損失(dB以下)： 10MHz〜76MHz 11.8 76MHz〜300MHz 11.5 300MHz〜770MHz 11.8 770MHz〜1489MHz 13.0 1489MHz〜2150MHz 15.0 2150MHz〜2681MHz 16.5 2681MHz〜3224MHz 18.5 ・逆結合損失(以上)： 10MHz〜76MHz 15 76MHz〜300MHz 25 300MHz〜770MHz 20 770MHz〜1489MHz 18 1489MHz〜2150MHz 18 2150MHz〜2681MHz 16 2681MHz〜3224MHz 16 ・端子間結合損失(以上)： 10MHz〜76MHz 13 76MHz〜300MHz 20 300MHz〜770MHz 18 770MHz〜1489MHz 15 1489MHz〜2150MHz 15 2150MHz〜2681MHz 15 2681MHz〜3224MHz 15 ・インピーダンス(Ω)：75(F型) ・VSWR(以下)： 10MHz〜76MHz 2.5 76MHz〜300MHz 1.6 300MHz〜770MHz 1.8 770MHz〜1489MHz 2.0 1489MHz〜2150MHz 2.0 2150MHz〜2681MHz 2.5 2681MHz〜3224MHz 2.5 ・寸法(mm)H×W×D：48×77×19 ・本体質量(g)：65SUN分岐器CSC4-SR
